新型H6.5拓扑结构

三级拓扑结构有两个方面的优势:高效率和低滤波量。 市场上已经有几种用于单相太阳能应用的多级拓扑结构。 这种二级拓扑结构的主要缺点是需要相对较大的输出滤波器,并在续流期间将能量再生反回直流电容器。 这种再生能量会两次流到逆变器,降低了效率。 相比之下,H6.5等三级拓扑减少了滤波工作量和开关损耗

H6.5等三级拓扑在续流阶段从交流输出转变为直流并存入电容器,以减少总损耗。

新拓扑结构如HERIC采用6个 IGBT,但是只需要5个二极管。

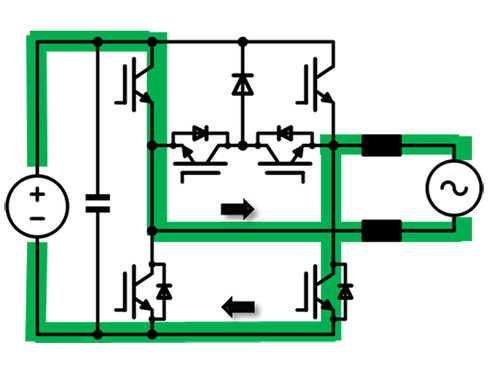

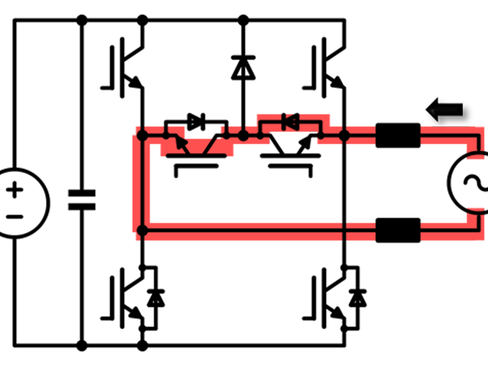

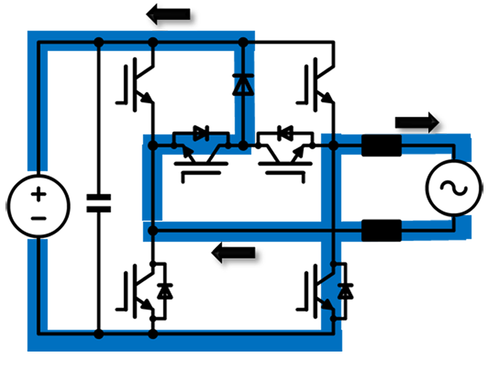

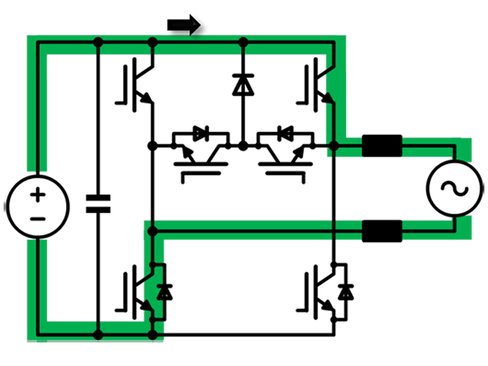

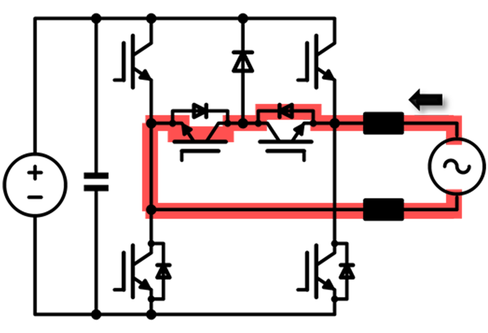

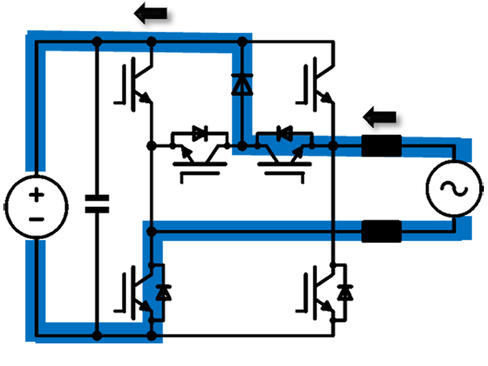

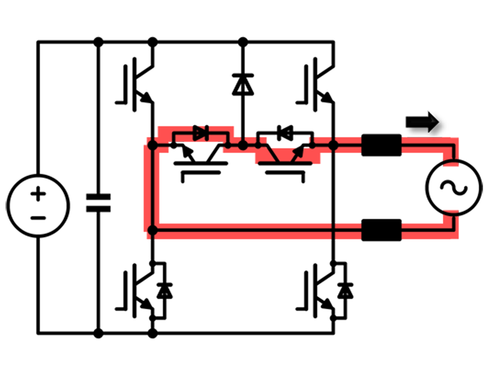

新型H6.5拓扑结构的工作原理:

性能

新拓扑结构能够实现与HERIC拓扑结构相同的有功功率性能。 虽然二极管的数量从6个减少到5个后需要在无功功率期间续流增加一个额外的器件。 但这一点在太阳能应用中是可忽略的。

优点:

有功功率运行时静态损耗低:

  • 导通期间有功功率电压降:两个IGBT
  • 关断和续流期间有功功率电压降:两个IGBT +两个二极管



缺点:

结构复杂:

  • 这需要6个IGBT(4个超快开关型)和5个快速二极管。
  • 关断和续流期间有功功率电压降:3个二极管
