Vincotech德国威科电子的flow90功率模块与书本式的变频器和19英寸机架安装电源完美匹配,散热器和PCB之间的角度为90度。

拓扑结构

具有排列成90度角的引脚,flow90.0和flow90.1模块可作为CON,PIM和PACK配置的标准产品。CON链接

该封装还是开关电源、电池充电器等的定制拓扑结构的良好选择。没有必要使用特制的PCB,flow90模块充分利用了PCB,最大限度地减少应用占用空间。

根据需要可提供预涂相变材料模块。

3D Preview

封装尺寸:

  • 高: 38 mm
  • 长: 66 mm
  • 宽: 21 mm

特点

  • 符合DIN和IEC标准
  • 拓扑结构易于定制
  • 根据需要可提供预涂相变材料

优势

  • 节省空间的封装,使散热器和PCB之间形成90度角
  • 可适用标准散热器,因此不需要昂贵的L形版散热器
  • 可便捷地clip-in组装在PCB上
  • 允许安装在PCB与其他通孔元件相同的一侧
  • 可在一次通过中与其他元件一起波焊
  • 完美匹配书本大小的变频器和19英寸机架式电源
3D Preview

Outline drawing

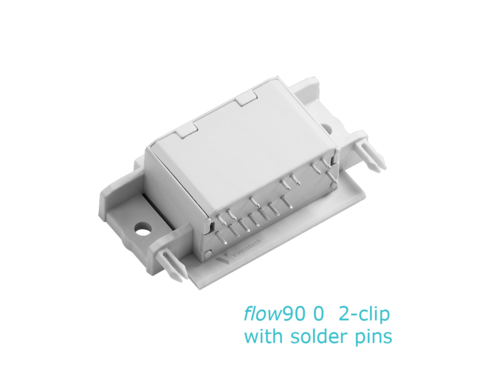

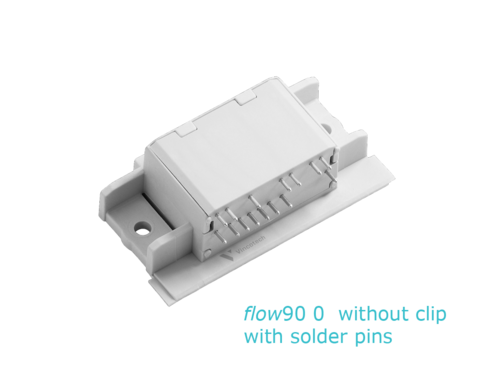

flow90 0
